HDTV动态分辨率测试卡简介

HDTV动态分辨率测试卡YE0125特别适合于高清晰度相机的分辨率的视觉确定。 它显示不对称布置的一个区域板，其范围从0至600c / ph和两个区域板区段，其中心位于左角。菱形间隙是灰色的。

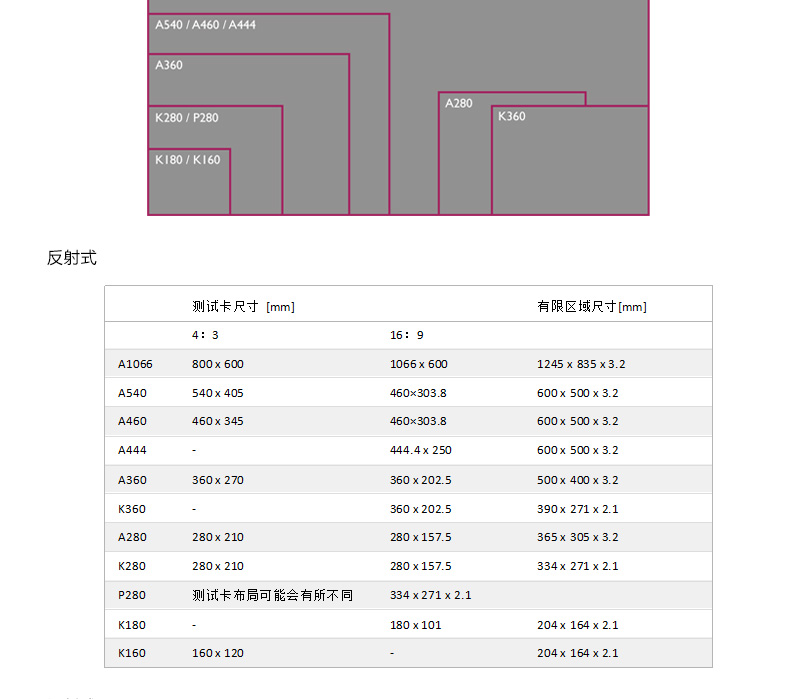

HDTV动态分辨率测试卡显示不对称排列的一个区域板，其范围为0至600cph（每个高度的循环）和两个区域板区段，其中心位于左角。菱形间隙是灰色的（D = 0.75）。黑色框架有100 cph步骤的标记。为了显示保持缩放常数的区域板扇区的完整图，测试图在左侧比16：9比例的比例更宽。 16：9格式由白色箭头标记，在边缘内部大约5.5mm。

HDTV动态分辨率测试卡特别适合于高清晰度相机的分辨率的视觉确定。必须通常考虑到，监视器对调制传输也具有决定性的影响。在同一显示器上比较几个或不同的摄像机是非常容易的。摄像机，传输链路和监视器的总传输功能可以通过缩放来测量。

当测试阀相机时，可以评估传递函数的不同各向异性，即，取决于线栅格的方向的不同分辨率：不仅水平分辨率不同于垂直分辨率，而且在两个对角线方向上，分辨率通常不同。水平分辨率常常在很大程度上受到传输链路的低通特性的限制（尤其是出于降噪的原因）。由于电子束扫描的特性，对角分辨率失真。这不适用于CCD相机。

相机输出端的视频信号可用于测量调制传递函数。视频信号的幅度通过示波器确定，尽可能地是测试图的照明。然后，示波器必须精确地触发到图像行，垂直部分在时间的线性函数内。为了更好地评估这些测量，摄像机的伽马失真必须关闭，即在线性操作中进行测量。

视频信号中的测量不仅与监视器的传递函数无关，而且与分辨率极限的视觉确定相比，还可以获得关于相机的传输特性的更详细的定量信息。这允许例如确定传递函数的3dB点。对于更精确的理论方法，必须考虑调制传递函数（MTF）和对比度传递函数（CTF）的差异。
