什么是孟塞尔颜色色卡？孟塞尔颜色色卡的应用

摘自：发七人仪器网 | 2021-06-02 | 作者：Faqiren

文章摘要：孟塞尔颜色色卡广泛的应用于不同行业的颜色比对作业中，对色员只需要根据孟塞尔颜色色卡就可以轻松的进行颜色比对，管控物品表面颜色的品质。那么什么是孟塞尔颜色色卡？孟塞尔颜色色卡如何应用？本文将给大家做个简单的介绍，感兴趣的朋友可以了解。

孟塞尔颜色色卡广泛的应用于不同行业的颜色比对作业中，对色员只需要根据孟塞尔颜色色卡就可以轻松的进行颜色比对，管控物品表面颜色的品质。那么什么是孟塞尔颜色色卡？孟塞尔颜色色卡如何应用？本文将给大家做个简单的介绍，感兴趣的朋友可以了解。

孟塞尔颜色色卡的含义：

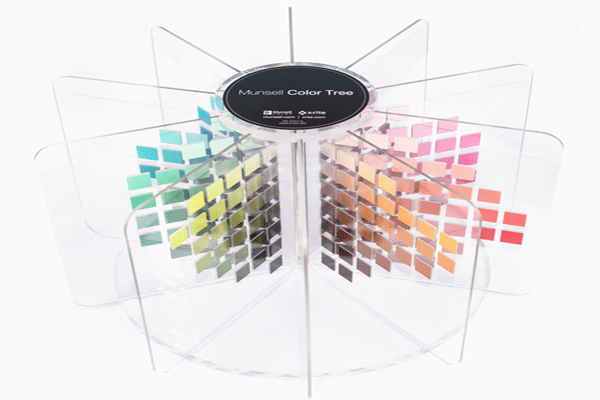

孟塞尔颜色图册是按照颜色立体模型的颜色分类方法，用大约1.8cm×2.1cm纸片制成许多标准颜色样品，汇编而成的。孟塞尔图册的版本很多，现在出版的孟塞尔系统图册都是按新标系统编排的，颜色卡已达到5000块以上。

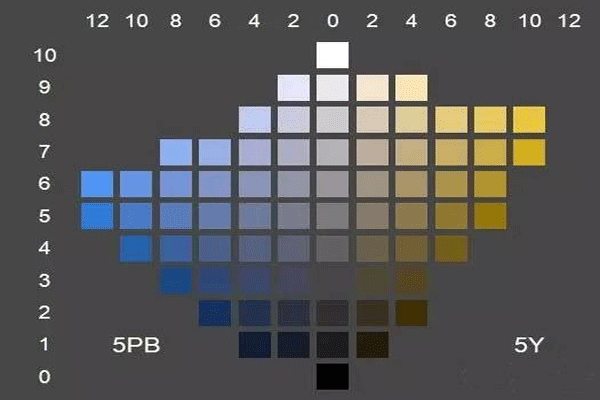

在孟塞尔颜色图册中一般给出每种基本色调的2.5、5、7.5、10四个等级，将色调环围绕中央轴垂直切割成40个剖面，每一剖面即为样册的一页，全图册共40页。每页包括同一色调的不同明度值和不同彩度值的颜色卡片。下图是色立体5Y和5PB两种色调的垂直剖面。中央轴表示明度19级，左侧的色调是紫蓝色（5PB），当明度值为3时，紫蓝色的彩度值最大，该色的标号为5PB3/12，其他明度值的紫蓝色都达不到这一彩度。中央轴右侧色调是黄（5Y），当明度值为9时，黄色彩度达到最大值14，该色的标号为5Y9/14，其他明度值的黄色都达不到这一彩度。如果颜色样品介于孟塞尔颜色图册中的两种色样之间时，也可采用中间数值标注。

孟塞尔颜色色卡的应用：

孟塞尔颜色图册作为孟塞尔颜色系统的实物颜色样本，在纺织、染料、涂料、油墨、医学、化学、摄影、彩色电视等各种颜色相关工业生产以及颜色科学研究中得到了广泛的应用，在颜色的表述、交流、传递等信息技术领域以及色貌的视觉比较与评价等心理物理学工程实践方面均具有重大的科学价值和实用意义。

1.确定物体表面色的孟塞尔标号

采用目视方法直接观察孟塞尔色卡与待测颜色样品，照明与观察条件按照CIE规定的45/0方式（光线从样品表面法线的45°方向照射，观察者在大致垂直于样品表面的上方进行观察）或0/45方式（垂直照明，45°方向观察）。照明光源可以采用北窗光或标准人工日光，在北半球地区一般在室内北面窗口采集到的自然光下进行颜色的视觉匹配。在孟塞尔颜色图册中，找出在色调、明度和彩度上与待测样品一致的孟塞尔色卡，从而获得待测样品的孟塞尔颜色标号。当二者之间不完全匹配而只是相近时，需要找出两张最接近的色卡与样品进行比较，通过线性内插方法得到待测样品的孟塞尔标号。在目视比较测量中，要求确定颜色样品的孟塞尔标号时允许的误差是不大于0.5色调等级、0.1明度等级和0.4彩度等级。

2.实现CIE标准色度系统与孟塞尔颜色系统之间的相互转换

孟塞尔颜色图册中的每张色卡既有孟塞尔标号又有对应的CIE色度参数（Y，x，y）值，因此可以利用CIE标准色度系统与孟塞尔颜色系统之间的对应关系进行相互转换。

在孟塞尔颜色系统中，各种颜色的孟塞尔标号是在标准照明体C下的颜色参数，但是在实际应用中更广泛推荐使用的是标准照明体D65。因此，常常需要将由标准照明体D65获得的三刺激值X65、Y65、Z65转换为标准照明体C照明下的三刺激值Xc、Yc、Zc，这时可以采用贾德和威泽斯基建议的修正方程来进行转换。

3.评价颜色空间的均匀性

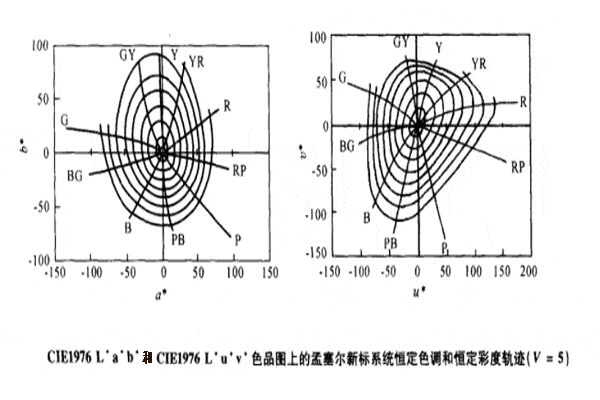

孟塞尔颜色系统是大量目视比较判断实验的结果，其色卡在视觉上的差异是均匀的，所以可以利用孟塞尔颜色系统的标准色卡来检验和评价颜色空间的均匀性。检验时，将具有相同明度值而色调和彩度不同的孟塞尔色卡根据其各自的（Y，x，y）色度值求出它们在被检表色系统中的颜色参数，然后将其描绘于被检表色系统的色度图上，从而考察其轨迹曲线的形状，便可以评价该颜色空间的视觉均匀性。例如，为了利用孟塞尔色卡来检验CIE1976L*a*b*颜色空间和CIE1976L*u*v*颜色空间的均匀性，将孟塞尔新标系统明度值为5的恒定色调轨迹和恒定彩度轨迹分别绘于两个颜色空间的a*b*色品图和u*v*色品图上，如下图所示：

如果颜色空间在视觉上是完全均匀的，那么恒定色调轨迹都应该是直线，而且各主要恒定色调轨迹之间还应该是相等角度的放射形直线，而各恒定彩度轨迹应该是其半径按等距离增大的同心圆。所以，从上面的两个恒定轨迹图来看，CIE1976L*a*b*系统和CIE1976L*u*v*系统都还不是理想的视觉均匀颜色空间，但是CIE1976L*a*b*颜色空间的均匀性稍优于CIE1976L*u*v*颜色空间。
