文章摘要:光泽度仪作为光电仪器,是在特定的角度下对样品表面的反射光能力进行测量,并给出相应的测量数值,以此来评定样品的外观品质质量。本文对光泽度仪的设计原理及技术要求做了介绍,对光电仪器知识感兴趣的朋友可以了解一下!
光泽度仪作为光电仪器,是在特定的角度下对样品表面的反射光能力进行测量,并给出相应的测量数值,以此来评定样品的外观品质质量。本文对光泽度仪的设计原理及技术要求做了介绍,对光电仪器知识感兴趣的朋友可以了解一下!
在规定光源和接收器张角条件下,样品在镜面反射方向的反射光光通量与玻璃标样在该镜面反射方向的反射光光通量之比。折射率为1.567的抛光黑色玻璃在几何角度为60度下,设定其镜面光泽度值为100(光泽单位)。
从原理我们可以看出,光泽度仪器是一个需要和标准板作为参考的对比测试量。标准板不准确,其他测量数据就没有意义。标准板容易受到划伤及灰尘的影响,仪器在设计上,需要考虑标准板得到很好的保护。
1、光泽度计的测量数据的线性度
从光泽度计的原理,我们可以推断出,仪器测量数据的线性度是关系到仪器好坏的重要因素。如果光泽度标准板准确,例如标准板的光泽度是95.5,那么测量光泽度在95.5附近的材料,一般测量数据是比较准确的,但测量远离标准板的光泽度的材料,测量数据是否准确,就需要仪器测量系统的线性度是否优良来保证。仪器测量采集系统的线性度是光泽度计设计的一个难点。
2.恒流源及温度补偿
仪器的光源的稳定性及是否有温度补偿功能,也是仪器是否稳定的一种重要因素。我们知道,光源不同温度和不同供电电流的情况下,发光效率是不一样的。所以一般光泽度计的光源,都需要采用恒流源及温度补偿电路,才能保证光源的稳定性。恒流源一般的光泽度计都能做到,只是在恒流源的精度上有差别。但是温度补偿功能,只有少数的光泽度计具有该功能。

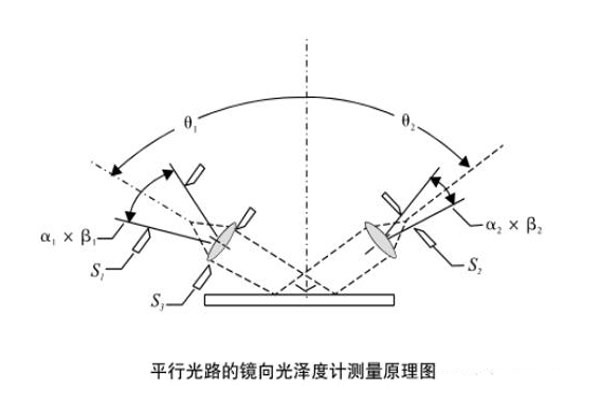

按光泽度计的照明光束和接收光束分,光泽度计有两类:一类是平行光路,另一类是会聚光路。光泽度仪结构一般采用平行光路的方法。这种结构具有相同的照明视场角和接收视场角,如下图所示。光源一般采用标准A光源。从光源发出的光,经过升温滤光片,再经过聚光镜照到入射视场光阑处,经入射透镜照射到被测样品处。然后,从被测样品表面反射,经过接收透镜、接收视场光阑、滤光片后射到接收器光电池上,经过电学处理后进行显示。入射、接收光视场光阑用来控制入射光斑和接收光斑的大小。
为了保证仪器的测量准确度,仪器要有较高的定位准确度。
在此仪器中,光源要用稳压电源,探测器(光电池)的光谱灵敏度经V(λ)滤光片修正后,与CIE标准光度观察者的光谱光视效率V(λ)相符。

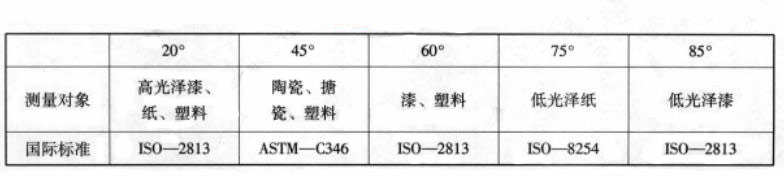

镜向光泽度计的几何条件主要是指入射角的大小,有关测试标准对入射角和接收角及其公差也作了规定。入射角在光泽测量中极为重要,通常用 20°,45°,60°,75°,85°,它们分别用于不同样品的测量。一般来说,大角度用于低光泽样品,小角度用于高光泽样品,中角度使用范围较宽。下表是有关标准推荐的使用举例。
