PS系列分光色差仪是三恩时自主研发的一款便携式测色仪器,即是分光色差仪,也是分光测色仪,具备优异的重复性和台间差,测量数据持续稳定、精准可靠。许多的用户在使用该仪器测色时,不知道怎么进行标样测量和试样测量。本文对三恩时PS系列分光色差仪标样和试样测量方法做了介绍。

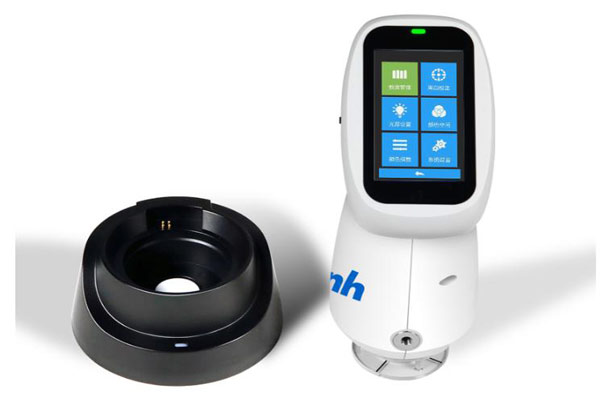

三恩时PS系列分光色差仪是三恩时独立开发的完全拥有自主知识产权的国产颜色测量仪器。是依据CIE(国际照明委员会)标准、国家标准而研制开发的测色仪,是一款使用方便、性能稳定、测量快速且精准的简易分光色差仪。本系列仪器使用锂电池供电,也可使用外部DC电源适配器供电。
本系列仪器具备以下优点(部分型号配置有差异):
1)开机即可测量,无需每次都进行黑白校正,简化了操作步骤;
2)采用摄像头取景、光照光斑定位或十字架定位,能迅速对准测量部位;
3)配置2.8寸电容触摸TFT显示屏,大容量存储空间,蓝牙/USB接口;

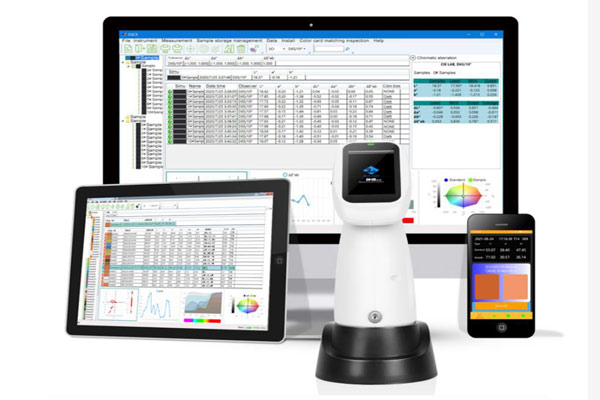

4)SQCX品质管理软件,连接PC电脑实现更多功能扩展;
5)可连接手机APP色彩管理软件,满足用户多种使用需求;
6)独创白板校正技术,校正可靠,大大增加白板使用寿命;
7)Φ8mm、Φ4mm、1x3mm多种测量口径,适应更多测试样品;
8)可测试物体反射光谱和多种色度指标,测量精准,使用简单。
测量分为标样测量和试样测量。标样测量一般用于测量目标样品色度数据,试样测量则用于测量样品与目标样品的色差或对比色度数据。仪器开机并完成正确黑白板校正后,就可以进行测量了。
1.标样测量

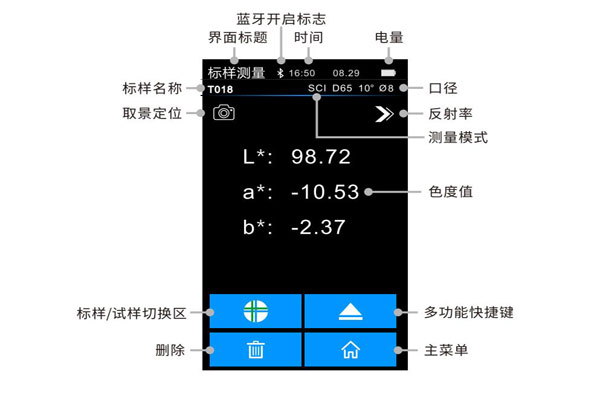

在标样测量界面,将被测样品对准仪器测量口径并贴紧,轻按测量键,蜂鸣器会“滴”的一声,并伴随LED指示灯从黄灯到绿灯,代表本次测量完成。被测样品测试完成后界面如下图所示。
1)界面标题:指示当前处在标样测量界面下。
2)状态栏:显示系统设置信息,如照明方式、蓝牙标识、测量模式,以及当前时间、日期、光源、观察角度、口径和电量等。若选择打开蓝牙,状态栏会对应显示其标识,否则将不显示。
3)取景定位:点击取景定位相机(部分型号),可利用取景定位相机对测量位置进行定位,定位完成,轻按测量键即可完成测量。
4)标样名称:显示当前被测标样的名称,默认以“T”开头,后跟序号,从 T001~T500。
5)标样色度值:标样测量的数值,部分型号仪器显示一位小数,还有部分仪器显示两位小数。
6)多功能快捷键:点击快捷切换菜单按钮将可以对SCI、观察角度、光源进行切换。
注意:显示模式的SCI、SCE切换仅切换当前显示数据,标样和试样的测量模式都在“系统设置”的“测量模式”中设置。如果当前测试数据不支持客户选择的模式,则对应显示可能为“---”(例如:测量模式是SCI,但用户切换SCE,Lab将显示为“--”)。
8)标样/试样切换区:点击切换到试样测量界面。
9)删除/保存:在测量自动保存打开的情况下,点击删除当前测量数据。在测量自动保存关闭时,显示为保存按钮,点击则保存当前测量数据。

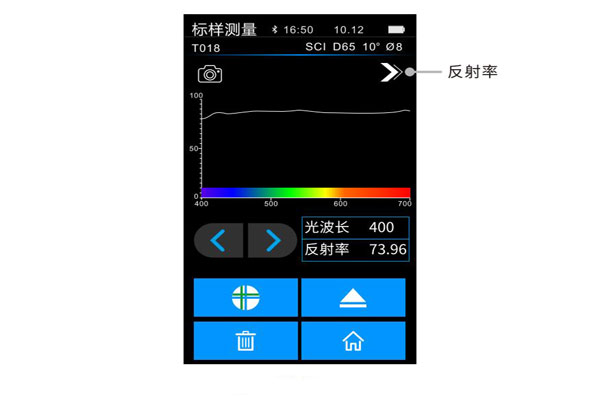

10)波长切换按钮:如下图8所示,点击切换按钮,当前测量样品反射率和光波长以间隔10nm的频度进行切换。
2.试样测量

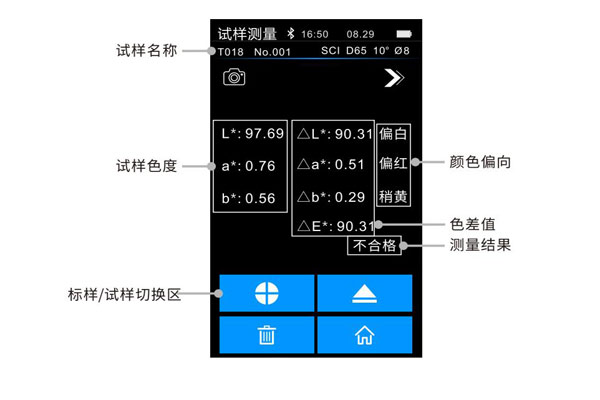

在标样测量界面下,点击“试样测量”切换到试样测量界面。将被测样品对准仪器测量口径并贴紧,轻按测量键,蜂鸣器会“滴”的一声,同时伴随LED指示灯从黄灯到绿灯,代表本次测量完成。试样测量完成后界面如下图所示,下面详细介绍与标样测量不同的地方。
1)界面标题:指示当前处在试样测量界面下。
2)试样名称:显示当前被测试样的名称,默认以“S”开头,后面跟序号。
3)试样色度值:显示当前显示模式下,试样测量的数值。部分型号仪器显示一位小数,还有部分型号仪器显示两位小数。
4)色差值:显示当前显示模式下,试样色度数值减去标样色度值的差值。
5)颜色偏向:当前试样与标样相比的颜色偏向。只有在显示设置开启了“颜色偏向”才会显示。
6)测量结果:显示当前试样的测试结果,由标样的容差和指定的色差公式判定,当色差值超过容差将显示“不合格”,否则显示“合格”。只有在显示设置开启了“测试结果提示”时才会显示。

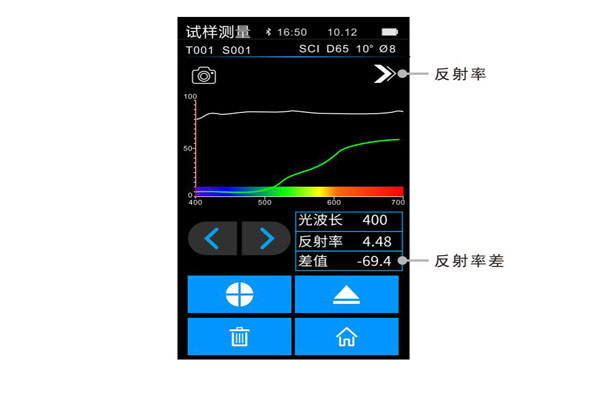

7)反射率差值:当前反射率下,测量试样与标样的差值。如下图所示,点击按钮,当前测量试样光波长、试样反射率、试样标样反射率差值以间隔10nm的频度进行切换。
